伴熱采樣復合管是環保監測體系中的主要管線,由耐腐蝕高功能樹脂管與自限溫伴熱帶或恒功率伴熱帶構成內芯,外加保溫層、鋁帶,最終敷以阻燃聚烯烴維護外套復合而成。煙氣采樣復合管能有效地避免各種工藝管內物料凍住、結露或不流通并能堅持一定溫度或粘度。這兒咱們以運用恒功率電伴熱帶的采樣復合為例,介紹一下它的查看規范。
一、參數功能數據:
煙氣伴熱采樣復合管的檢測需求到達下表請求
技能參數
管線原料
樣氣管PTFE FEP,
伴熱線保溫層
防火、阻燃
電伴熱帶功率
(40--60)W
控溫方法
外控溫
樣氣加熱溫度
120℃---180℃
護套最薄點厚度
大于等于2mm
加熱管線外徑
38mm~40mm
裝置運用參數
最大加熱長度
大于等于80米
運用環境
零下25度,管內溫度大于120度
耐壓強度
大于0.8MPa
伴熱線最小折彎半徑
小于0.5米
最低裝置溫度
零下25度
二、外觀查驗:
查看煙氣伴熱采樣復合管內的伴熱線外觀應表皮無氣泡、龜裂等現象;查看伴熱線表面字跡清晰。
三、 構造查驗:
A. 電源母線 2 根,單根含單絲數為 19 根,單根母線導體截面積≥2.5mm2;
B. 導體單絲直徑在 0.12mm-0.15mm 之間;
C. 護套最薄點厚度最小為 2mm,護套外徑為 38-40mm;
D. 導氣管原料為聚四氟乙烯,內徑為 6mm±0.1mm,外徑為 8mm±0.1mm;

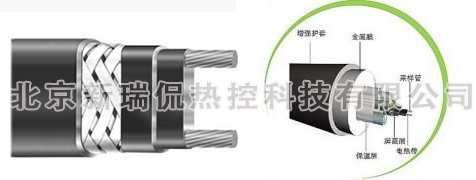

E. 伴熱線構成:通電導體、加熱絲、導氣管、鋁箔層、玻璃纖維保溫層、耐寒PVC外套。
四、測驗查驗
A. 將電伴熱線一端銜接 220V 交流電,另一端用絕緣膠布包好,避免短路。
B. 將采樣泵的出口經過Ф 6-Ф 8 轉換頭與伴熱線通電端氣管銜接。
C. 將電伴熱線架空通電 2h 后,發動采樣泵對伴熱線進行吹氣,將溫度計刺進另外一端的伴熱管,丈量氣流溫度應大于 120℃。
D. 丈量導體單絲直徑和導體截面積是不是滿足技能的請求。S=π {(19×R)/2}2;(π =3.14 R:導體單絲的半徑)
E. 伴熱線為 350 米時電阻值應為小于 5.69Ω 500 米時電阻值應為小于 5.3Ω。
F. 耐熱老化功能:絕緣和護套的耐熱功能按GB/T2951.7的規則測驗。
G. 折彎半徑測驗:將伴熱線以半徑0.5米折彎并正常作業,記載其作業狀況,測驗168小時。
