電熱帶系統的現場快速檢測,有助于前期的施工安裝進度,后期的維護保養。確認系統是否存在問題,若發現問題能夠做到及時調整或維修。主要檢測項目有:電熱帶及配套件、溫度傳感器、溫控系統、電氣保護部件等。電熱帶系統在進行現場檢測之前,請查看并確認盤柜圖紙、電熱帶單線圖、回路數據表等系統相關文檔的完整。

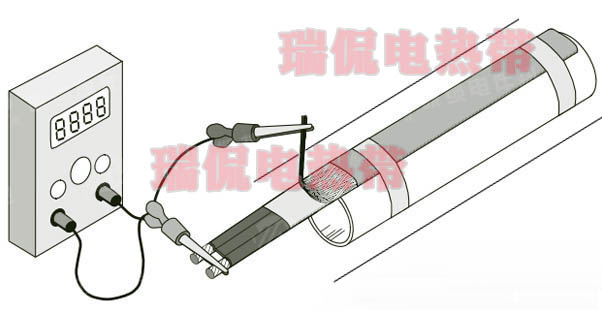

1.已安裝的電伴熱帶以及配套件的檢測 1.1 外觀檢查 · 根據圖紙檢查回路:確定電源接線盒、尾端接線盒、溫度探頭等位置,并確認安裝是否與圖紙一致; · 檢查電熱帶部件:電源接線盒、兩通接線盒、三通接線盒、尾端等,安裝是否正確,電伴熱帶的安裝是否符合圖紙要求; · 檢查電熱帶帶與各部件的連接,確認是否有過熱、腐蝕、潮濕或連接松動等現象; · 檢查電氣連接,確認電伴熱帶導線與接地線絕緣良好; · 檢查保溫層是否有損壞、潮濕、殘缺或者破裂等現象; · 檢查尾端、兩通、三通等部件是否在保溫層外有位置標簽; · 檢查溫控系統是否有潮濕、腐蝕現象,并且設定旋鈕、開關以及測溫探頭是否有損壞; 1.2 絕緣電阻測量 · 絕緣電阻測試應通過高阻計用以下三種直流電壓進行測試:500V、1000V、2500V,嚴重問題通過 500V或者1000V可能無法檢測出來。礦物絕緣加熱電纜只能用最高1000V進行測量。 · 測量電伴熱帶導線與屏蔽編織層之間的絕緣電阻,請勿使測試的電伴熱帶接觸到接線盒,以免讀數不準。如果從盤柜一側進行測量,請確認線路中間沒有溫控器。絕緣電阻讀數應大于10MΩ,無論電伴熱帶的長短。
2.溫度傳感器檢測 · 檢查溫度傳感器的外觀是否有破損 · 檢查傳感器的電纜以及端子連接 · 測量傳感器電阻值 3.溫控系統檢測 · 請參考控制系統說明 · 檢查各回路的參數、溫度設定值等 4.測試電氣保護部件,如斷路器的功能 · 功率檢測 ①.給電伴熱帶通電使其穩定發熱10分鐘,然后在連接線盒一端測量電流和電壓值。如果有使用溫控器,請參見以下描述。 ②.在多個位置測量保溫層下的管道溫度 · 記錄測量的實際數據,并與設計數據和設定數據作對比; · 漏電保護測試應該使用相應的測量工具來實施; · 測試溫控系統的功能,通過改變設定值使溫控器切換其通/斷輸出功能。在完成測試后,請恢復原設定值。
